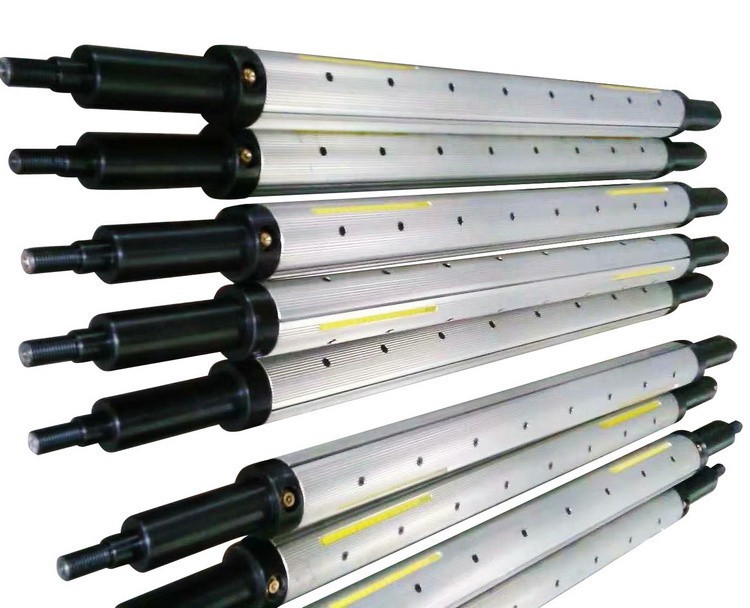

瓦片氣脹軸在自動復卷機中的應用近年來國內許多大型造紙企業都引進了1000米/分以上速度的復卷機，其中一臺復卷機采用軸設計，分切復卷機段采用軸設計，分切復卷機段采用瓦片氣脹軸。
　　在操作瓦片式氣脹軸時，首先直接進入內部區域，瓦片式氣脹軸的充氣輪胎將逐漸加大，使軸中的滑塊徑向移動，將紙管芯推緊，從而實現紙管芯牢固地固定在軸上。根據設計，每個瓦片式氣脹軸相同規格的紙管芯用于配合工作。
　　對于目前使用的直徑為φ50毫米的瓦片式氣脹軸，在沒有通風的情況下，外徑實際上會小于公稱直徑φ50毫米。因此，當安裝內徑為φ 50毫米的紙芯時，應使用公稱直徑為φ100毫米的瓦片氣脹軸。
　　為了使用相同尺寸和規格的瓦片式氣脹軸，以滿足不同規格卷筒芯的使用要求，復卷機使用的瓦片氣脹軸的公稱外徑為φ50毫米，紙卷筒芯的實際內徑約為φ100毫米，因此應使用一定標準的開口法蘭。
　　法蘭需要由聚乙烯制成，以便獲得更小的重量和更強的彈性。法蘭的開口角度約為5°，厚度不應低至50毫米，視材料而定(由于材料厚度小于50毫米，應在法蘭端面進行機械鉆孔，法蘭連接應采用螺栓整體固定)。
　　生產過程中，紙管芯兩端應放置一個法蘭，只有瓦片式氣脹軸才能進入法蘭的內孔。將壓縮空氣吹入瓦片式氣脹軸，這樣瓦片氣脹軸中的滑塊將沿徑向慢慢向外移動，以阻止和穩定法蘭。由于滑塊的徑向壓力，法蘭發生了新的變化，它將迅速增 大開度，慢慢增 大外徑，使瓦片氣脹軸與紙管芯緊密配合，紙管芯應很好地固定在軸上。
　　建議：如果紙管芯使用其他內徑規格，法蘭的外徑規格應重新更改。當復卷機寬度較小時，應使用兩個法蘭，當復卷機寬度較大時，需要使用多個法蘭進行連接。

　　復卷機使用的瓦片式氣脹軸有兩種安裝方式，即芯軸式和無軸式。芯軸類型有兩種方式:固定型和瓦片氣脹軸。芯棒式已基本淘汰。瓦片氣脹軸易于安裝和拆卸，適用于各種直徑的線圈，是目前常用的安裝方法。線圈架上有一個安 全鎖定裝置。無芯軸安裝使用位于同一中 心線上的兩個錐體來固定材料卷。
